项目介绍
九寸钉第二代是我基于PT2399 IC进行开发的一款噪音合成器，通过光敏电阻的外部控制，可以实现声音的快切，以及细节的控制。
专为快切/极端噪音而生
使用PT2399芯片，通过反馈回路，实现自激噪音核心输出，搭载光敏电阻（LDR），可实时感应光线变化调节反馈强度。纯模拟电路编码开关设计，搭配1k、10k、47k、1M四种差异化阻值电阻，覆盖高频尖刺、中低频碎噪、低频嗡鸣、混沌爆破四种核心质感。
输入输出：支持吉他/外接噪音源输入（6.35mm插座）
兼容MX键盘轴，直接作为普通开关使用，可用于切换输入偏置、触发反馈回路，按键触发干脆，搭配可调电阻可进一步丰富音色变化。
电路设计、PCB制作由我完成。

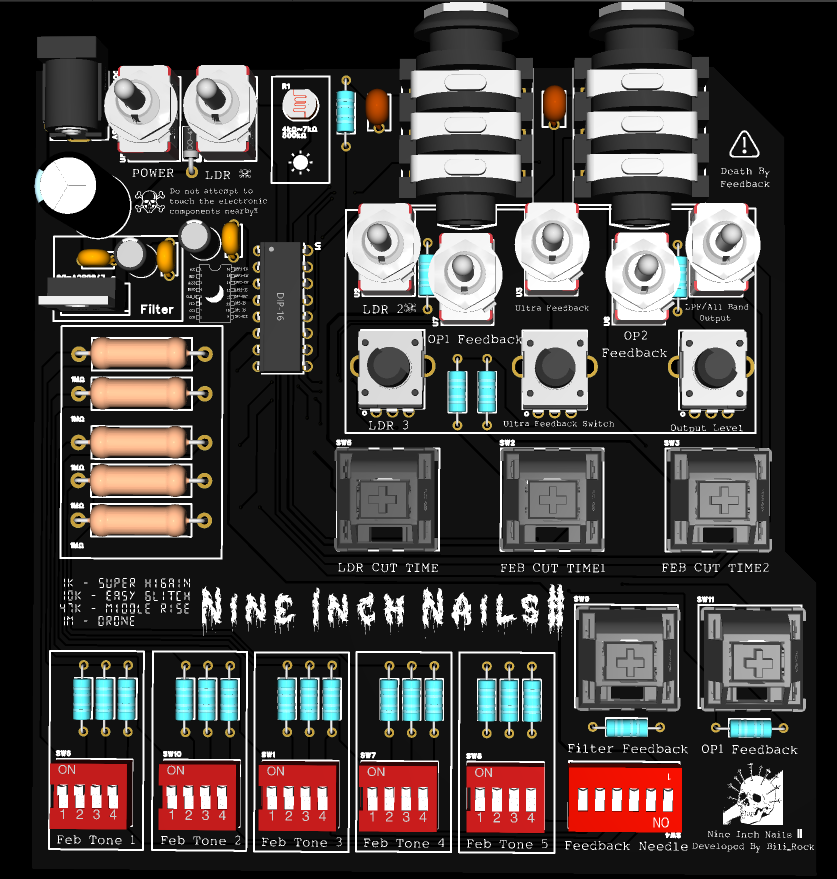

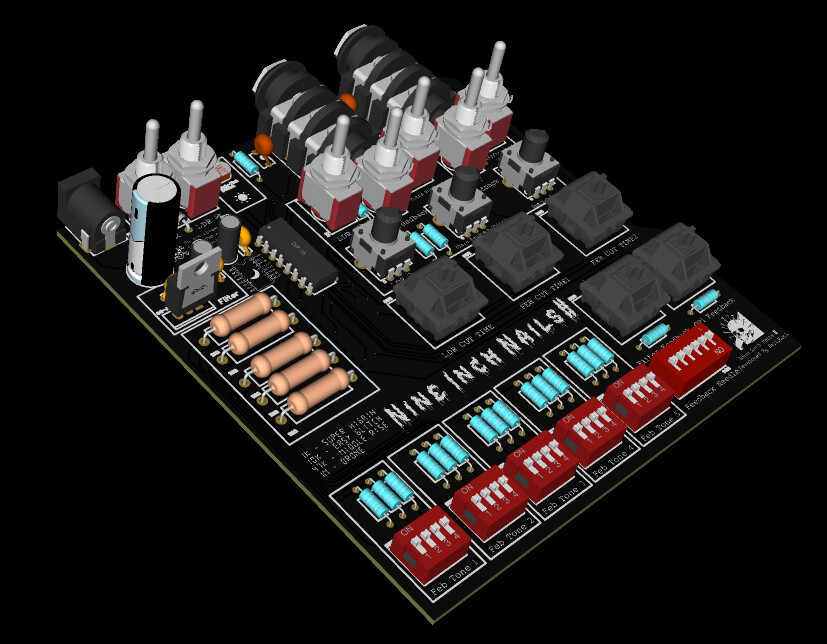

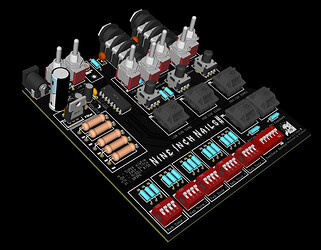

宣传图3D渲染图
电路解析：
1.电源部分

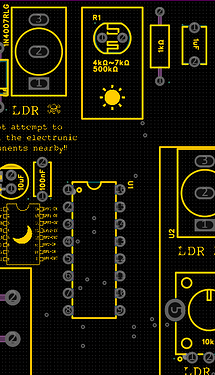

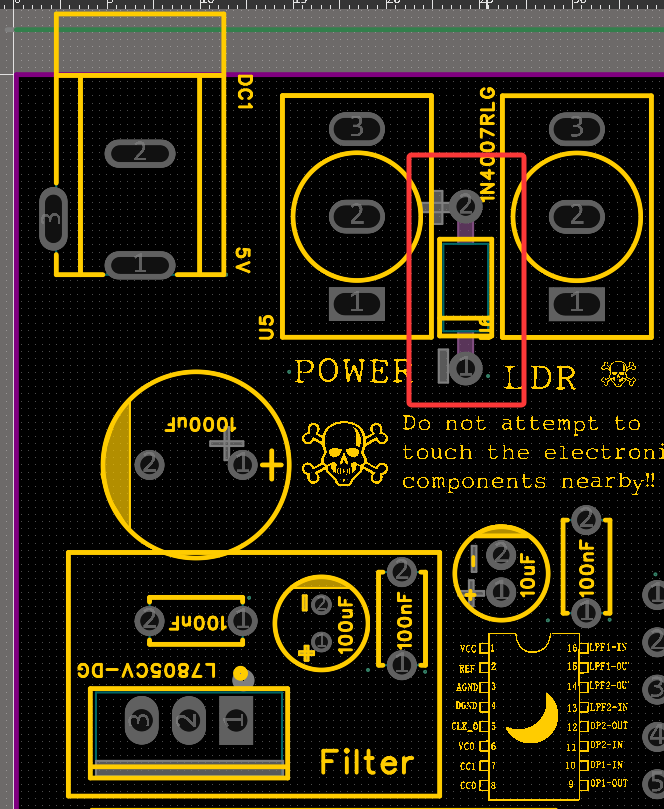

电源部分使用了7805稳压模块，目的是保持板子内部的电压稳定在5V，防止外接错误的电源导致烧板。电路采用了钮子开关负责开关，同时配备了1N4007开关二极管作为防呆设计，防止因正负极接反而导致的电容损坏。

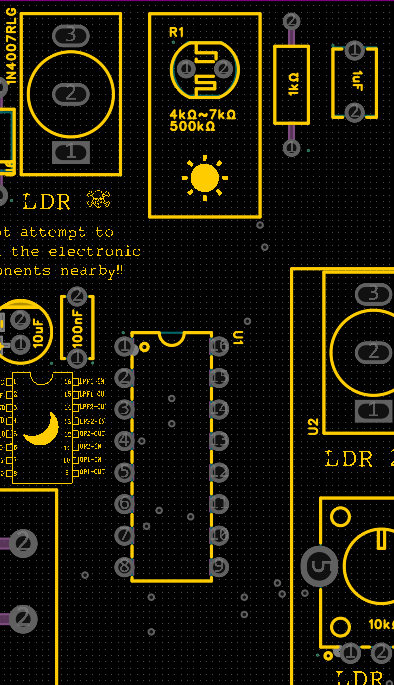

视线移动到下方的Filter部分，这部分是7805稳压器前面的电源滤波模块，使用了1000uF电解电容和100nF瓷片电容，分别过滤外部电路中不干净的频率，防止稳压模块自激损坏。然后后级再过一遍100uF电解与100nF瓷片电容作为稳压器后级滤波。
Filter外部右上角的10uF和100nF电容是作为二级滤波，防止进入到IC的电路不干净，产生杂音。
2.IC部分

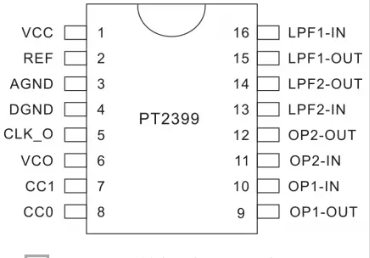

IC采用PT2399，这是一款经典的混响芯片，是一款采用CMOS技术的单芯片回声处理器。它的引脚定义如下：
1 脚：VCC → 5V 电源正（必须）
2 脚：REF → 内部 2.5V 参考电压（≈VCC/2）
3 脚：AGND → 模拟地（GND）
4 脚：DGND → 数字地（和 AGND 共地）
5 脚：CLK_O → 时钟输出
6 脚：VCO → 压控振荡器频率调节（你实测产生反馈的关键脚）
7 脚：CC1 → 电流控制 1
8 脚：CC0 → 电流控制 0
9 脚：OP1-OUT → 运放 1 输出
10 脚：OP1-IN → 运放 1 输入
11 脚：OP2-IN → 运放 2 输入
12 脚：OP2-OUT → 运放 2 输出
13 脚：LPF2-IN → 低通滤波 2 输入
14 脚：LPF2-OUT → 低通滤波 2 输出
15 脚：LPF1-OUT → 低通滤波 1 输出
16 脚：LPF1-IN → 低通滤波 1 输入
首先，由前面电源滤波部分引出来的正极接入到VCC，为芯片提供电源。
然后将AGND与DGND一起连接到电源GND端。（GND_MIX）
Gnd_Mix与VCC之间并联10uF电解与0.1uf瓷片电容作为滤波电路。
2.回授链路
回授链路有若干条。
主要的回授电路是由VCO经过光敏电阻到AGND的，同时我在光敏电阻两端并联了一个10k的电位器，作为反馈量的细调。
为了提供音色的多样性，我再次并联了一个由开关、MX键轴、电阻串连而成的控制部分，可以提供直接的回授。其中电阻的目的是防止IC内部烧毁。
第二条链路是由LPF IN和OP1 IN一起经过MX键轴和开关、电位器回拉到GND组成的。
把 10 脚 和16 脚 一起拉到 GND，为了强制芯片进入不稳定、失真、自激的状态。
第三条链路是由2、5、7、9、12与9-10 11-12脚之间产生回授，我使用了编码开关以及电阻、开关作为控制。
第四条链路是16-15脚位，通过MX键轴控制。
3.声音链路
我提供了Audio in以及Audio out的6.35mm jack的组合，连接到运放输出以及运放输入脚位。
